項目名稱：張家港國泰景云臺暖通項目機房減振器橡膠接頭金屬軟管安裝

建設地點：蘇州張家港

項目簡介：張家港國泰景云臺是國泰集團經過數載打磨之后，全新升級的TOP級作品。項目采用現代設計手法，呈現為新亞洲風格。在產品打造上，引用源自德國的被動式建筑技術，運用地源熱泵、超潔凈新風系統等先進的科技技術，以及隔熱外墻、氣密門窗系統等綠色環保的精工工藝和精裝標準。打造出符合“恒溫、恒濕、恒氧、恒靜、恒凈、適光”等健康標準的環境友好型住宅，將為港城人民帶來對自然環境、社會(huì )環境、家庭環境、身心環境都友好的科技健康人居。

各種震動產生噪聲音，影響周?chē)h(huán)境，危害人體健康，破壞建筑物，產生震動，設備本身亦受到震動破壞，縮短使用壽命。因此消除震動，保護建筑物，機械設備，保護環境，防止公害，用彈性之元件隔離震動是防止震動傳遞的一種理想方法。

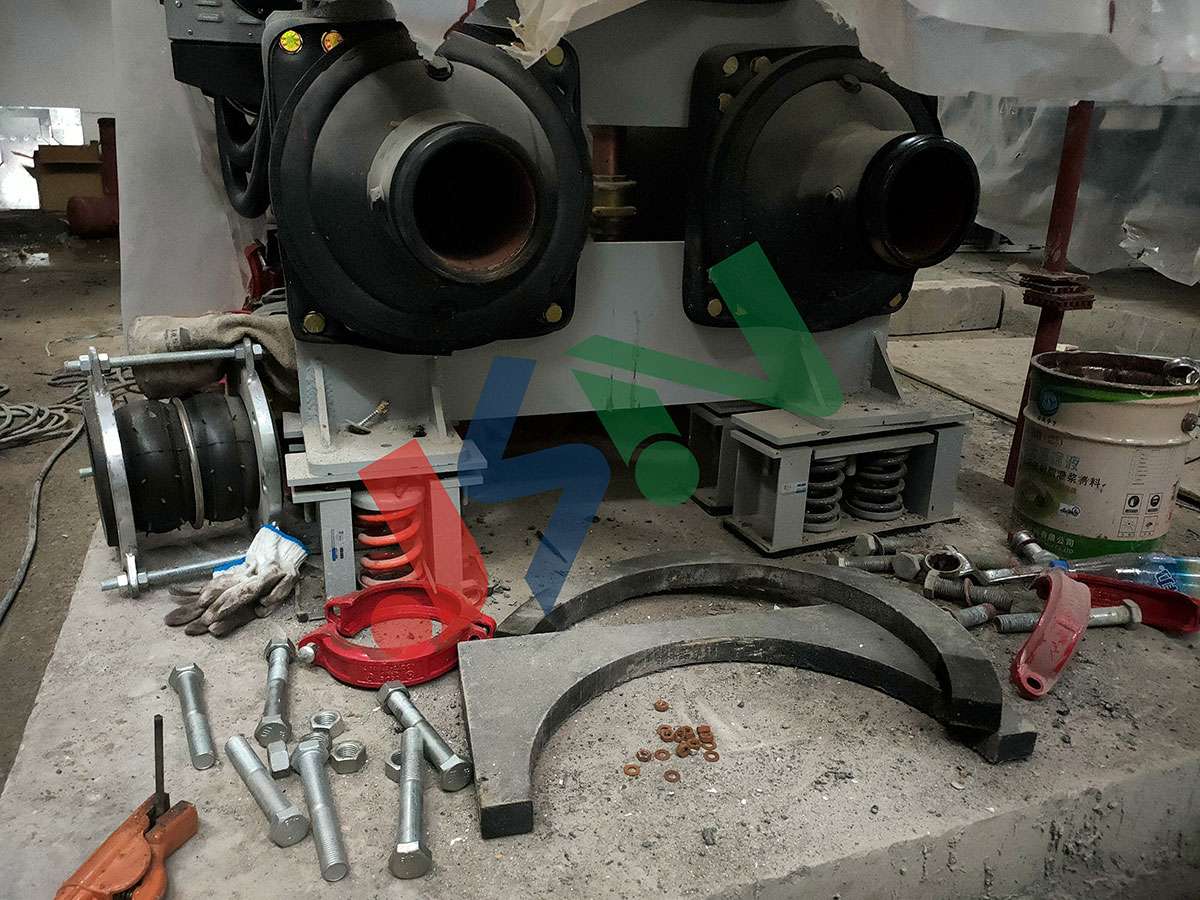

項目設計方案：根據現場水泵相應的參數，將4臺水泵合做為1個減震系統，外焊槽鋼支架固定水泵，使水泵的運行不受影響，然后開鑿底下反梁位置，然后做浮動地臺（根據現場情況，核算出重量比，算出浮筑膠粒分布圖紙，在膠粒上面鋪墊鋼板，然后用槽鋼外焊框架，然后澆混凝土作為水泵減震配重支托，澆筑時底部采用板或者膜作為隔離。）另外過程中對現場的水泵組進行對中垂直及水平調整，避免機器的應力通過管道施加到地面及減少離心振動?？紤]到日后水泵有維修更換的需求，水泵減震臺座的底部槽鋼位置需要向外預留部分空位，具體情況根據現場而定。最后拆除外焊支架。

1、水泵進出口位置

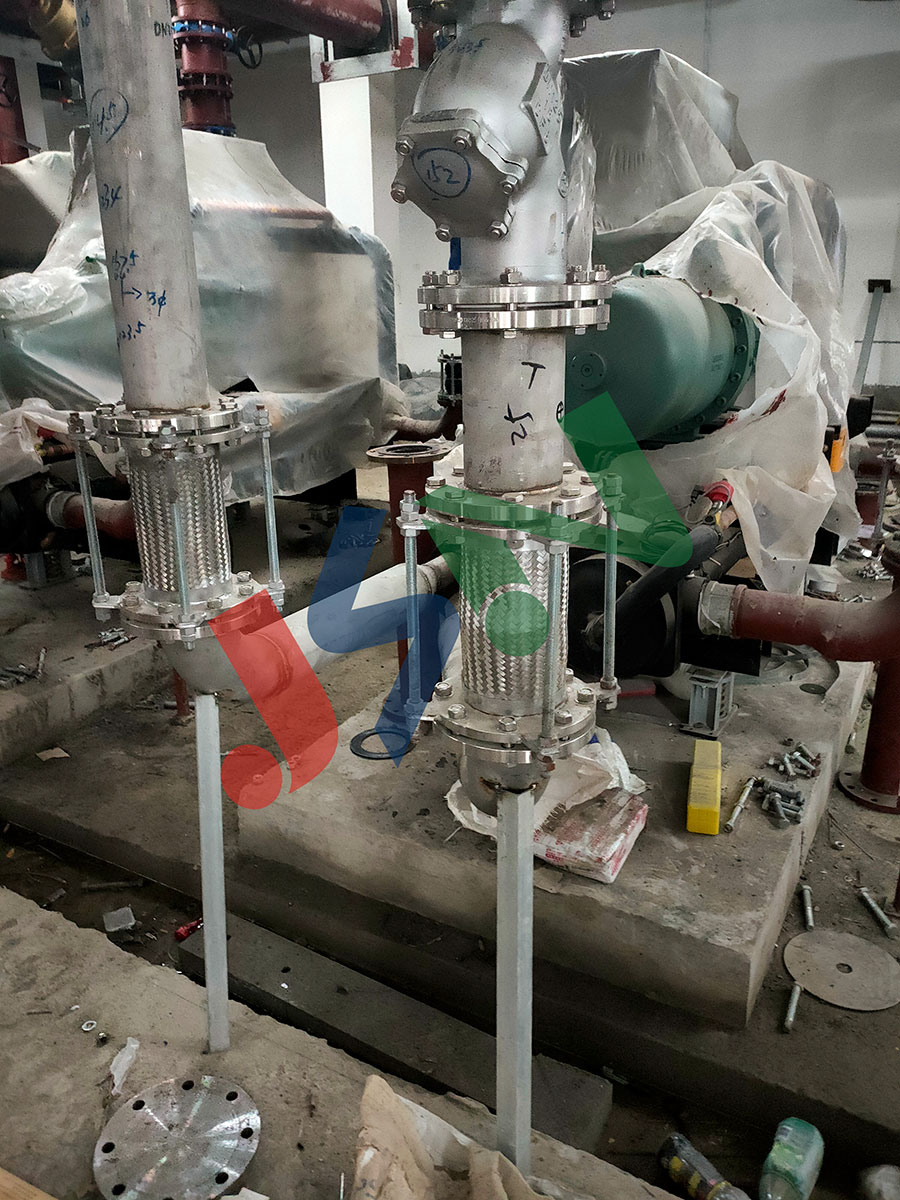

出口支架及管路與水箱連接位置，水泵主管與壓力箱的連接位置，目前處于直聯的關系，需要根據現場情況，將現場直管的長度非標定制為不銹鋼金屬減震軟接或者雙球橡膠軟接復合管道隔震，同時支架采用彈簧減震器隔斷，避免水泵振動能量通過直管傳遞到水箱，通過支架傳遞到樓板面。

2、機房管道過墻部分

管道過墻處要考慮減震措施，具體做法是將管道與墻體隔離，填充減震專用膠，避免管道重力壓在其他位置，同時要保證隔音要求。

3、管道支架、吊架部分

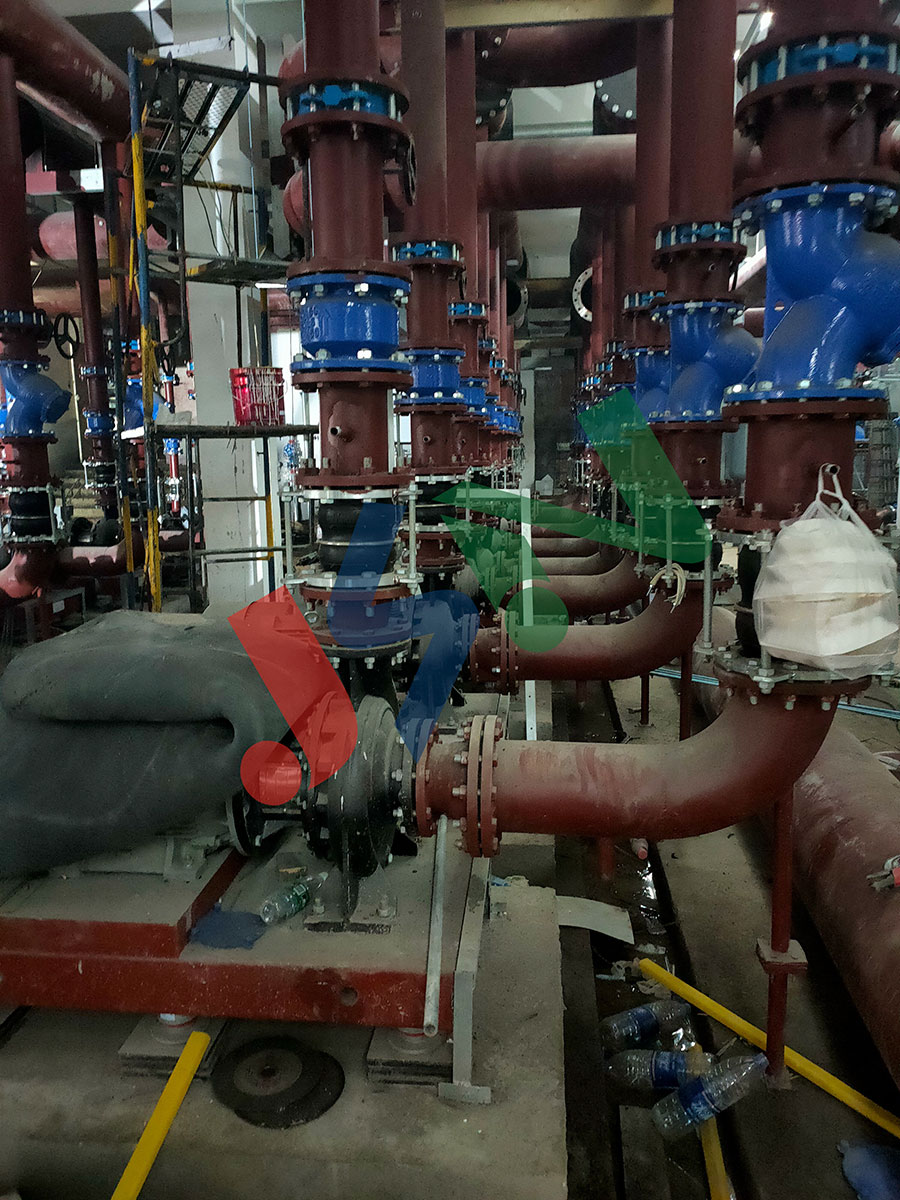

在完成機房管道過墻綜合處理完成后，對現在的管道支撐處（水泵出口位及其他的橫管支架，落地支架采用座式，天面采用吊式）加裝可調座式彈簧減振器，根據每個管道的運行重量單獨計算，并采用可調方式把高度調到原有的高度，確保不產生拉扯。對管道吊架根據每個管道的運行重量單獨計算，切割后加裝彈簧減振器減震處理，并調整水平高度，不拉扯。整個管道控制處理區域按管道接入立管前的整個泵房區域。另外對影響并產生振動噪聲的不垂直、不水平管道進行調整，必要時對現場原有的變形或已失效的橡膠軟接頭進行調整或者更換。

完成上述整改措施之后，使整個設備區內的水泵、管道都隔離在柔性連接上，振動自我消耗，不會(huì )再向建筑物傳遞能量，這樣機器沒有撞擊的能量傳遞，低頻聲音將有效消減，同時降低機器的運行聲音，通過改造過程修正，保證機組的運行平穩，水平同軸。樓下住戶家恢復寧靜。在施工情況下，可對機組進行臨時吊裝處理，不影響現場對用水的使用需求的影響。水泵機組進行調停開機處理，不改動管道系統及機器的整體性，施工過程會(huì )有零星噪音施工，我們會(huì )做好時間節點安排計劃，盡量減少施工噪聲對客戶生活影響。

相關產品：JAD型彈簧減振器、水泵機組金屬軟接及橡膠接頭。

金諾減振器設計是吸收國內外鋼彈簧減振器特性，克服其阻尼比小時，容易產生共振現象，提高阻尼比0.15~0.18，（國內最大阻尼為是0.085）而隔震率不降低是國內近年來鋼彈簧減震設計上的一重大突破。同類產品處于領先地位，因此本減振器具有鋼彈簧減震的低頻特征，可使高、中、低干擾頻率獲得隔振效果，同時又具有橡膠減振器阻尼比大特點，能有消除鋼彈簧的特有共振現象。因此設備運轉時開車與停車無激震（振幅A=0.01mm）停車時間為1.6秒，設備安裝減震后，隔振效果》85%，開。停車能迅速越過共振區，平穩不搖晃。使用本減振器，可以使設備安裝時間大為縮短，不必繞住大型混合土基，能承載設備總重量，地面，樓板，平臺均可，并可以不用地腳螺栓固定，是一種簡單，快捷合理，經濟等多功能通用性廣的高效減振器，金諾減振器之彈簧是選用優質的60Si2Mn彈簧鋼材，耐疲勞、強度高、承載力大、使用壽命長。

公司簡介：吳江市金諾通風減震設備廠成立于2008年，是一家專業設計制造產業機械防震產品的公司，公司以JSN品牌營銷全球，通過多年的發展，現已成為中國減振器行業的翹楚品牌。公司充分利用多年的設計、生產經驗，對產品進行優化整合，力求品種齊全，質量穩定，企業自身?yè)碛型晟频纳a(chǎn)設備及檢測能力，能根據用戶的要求進行定制特殊結構的各類減震產品。公司主要產品有彈簧減振器、橡膠減振器、空氣減振器、橡膠軟接頭、金屬軟管、波紋補償器等，其產品適用于水泵、風機、冷水機組、柴油機、冷卻塔、變壓器、風力發電等設備的基礎減震以及各類風機盤管，新風機組、風管等吊裝減震。波紋管產品及橡膠軟接頭通用于自來水、電力、鋼鐵、石油、化工、造紙、印刷等行業。公司經過13年來的發展，通過資源整合，不斷加快向規?；?，產業化方向進軍的步伐，在未來，金諾將不斷提升自身研發和生產能力，全力打造成為中國減振器行業領導第一品牌，并將JSN品牌推向全球。
